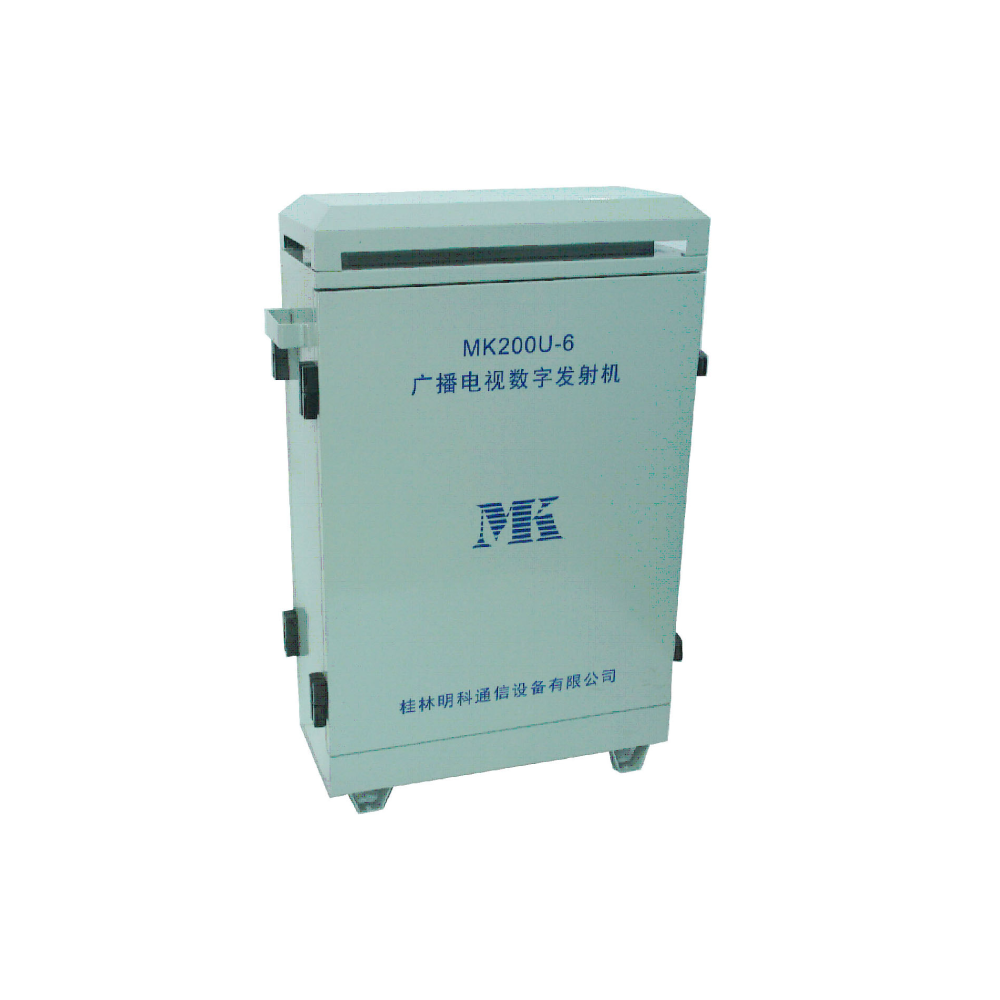

室内型国标宽带发射机

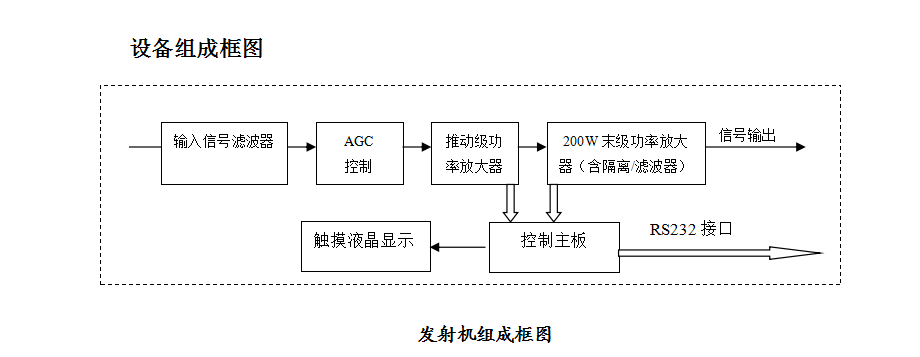

（1）滤波模块：把其他边带信号滤掉，只取出实际信号送到功率放大器。
（2）AGC放大模块：该模块由中频放大、AGC衰减控制组成。
（3）推动级放大模块：该模块对滤波后的信号进行放大，由5级放大管组成。模块带有功率检测、电流检测等。供电电压为12V。
（4）末级放大模块：采用平衡放大方案，以提高可靠性。每路单独电源供电，并有温度保护。模块带有过功率检测、过电压检测、过电流检测及输出端口回波损耗检测等。供电电压为＋48V。视安装点不同，整机会增配大功率腔体滤波器以防收发之间发生自激串扰或干扰安装点手机基站的通信。
（5）控制主板：采集推动级和末级功率放大器的工作状态，并进行A/D转换成数字信号送到RS232端口和本机液晶显示器。同时RS232接口与中心机房实现通信。
（6）触摸液晶显示屏：监测显示发射机实时参数，设置发射输出功率和RS232接口速率。
- 技术参数：
|
模拟指标 |
||
|
输出频率范围 |
460MHz-800MHz，或用户指定 |
|
|
功率输出稳定度（ALC开） |
＜±0.3dB |
|
|
输入频率范围 |
460MHz-800MHz，或用户指定 |
|
|
最大增益 |
70dB |
|
|
离散帶内失真和谐波寄生 |
＜-60dBc |
|
|
带外失真寄生 |
＜-60dBc |
|
|
群时延 |
＜±10ns |
|
|
幅频特性(100MHz带宽内) |
±0.5dB |
|
|
噪声系数 |
＜0.2dB |
|
|
输入电平 (ALC开) |
＜85～100dBuV |
|
|
输入端口回波损耗 |
18dB |
|
|
输出端口回波损耗 |
22dB |
|
|
数字指标 |
||
|
数字平均功率 |
不低于200W |
|
|
输出频谱肩比 |
40dBc |
|
|
频率响应(任一8 MHz带宽內) |
＜±0.2dB |
|
|
输入信号调制方式 |
QPSK,64/256QAM,COFDM,AM,FM,DVB-T,DMB-T/H |
|
|
矢量误差率(EVM) |
＜2% |
|
|
普通规格 |
||
|
电力消耗在 25°C时 |
200W时: 直流12V/5.5A,48V/14A 交流220V/4.5A |
|
|
工作温度 |
-20～+80 °C （室内） |
|
|
输入连接器 |
75Ω/N头-阴性 |
|
|
输出连接器 |
50Ω/N头-阴性 |
|
|
监控端口连接器 |
网管接口：防水型航空插座转RJ45 |
|
|
相对湿度 |
100% |
|
|
散热方式 |
强制风冷 |
|
|
工作电压 |
220VAC±10%/50Hz |
|
|
净重（不含安装附件） |
25公斤 |
|
|
外形尺寸 |
620*500*200 单位mm |
|
